CONDUCTO LISO

  • Es un conducto realizado a partir de una chapa lisa galvanizada de alta calidad (DX51D Z-275 MB o DX51D Z-200 MB), clilindrada y soldada.
  • La union longitudinal esta realizada con soldadura de hilo sea suave, continuo y hermético.
  • Las longitudes son de 1mt.
  • Los diametros estándar van de 100 hasta 1600.
  • Los espesores de chapa varian dependiendo del diametro entre 0,6 / 0,8mm y 1mm .

CONDUCTO LISO AUTOCONECTABLE

  • En el extremo del conducto se le hace un rebaje del diametro para conseguir un macho-hembra (union autoconectable).
  • La union entre tramos de conductos se hacer con tornillos autorroscantes o remaches
  • Con este sistema, se consigue una clase de estanqueidad A o B dependiendo del sellado

CONDUCTO LISO PESTAÑA

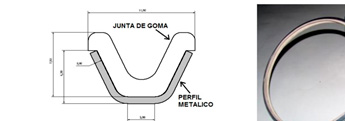

  • En los extremos del conductos se le hace una pestaña de 5mm y se encaran ambos uniones para posteriormente unirlo con una abrazadera estanca con junta de caucho.
  • Estos conductos se utilizan para la extraccion de particulas, como puede ser el carton o el serrin.
  • Con este sistema, se consigue una clase de estanqueidad C.

CONDUCTO LISO CON BRIDA DE CIERRE MG

  • La unión entre conductos por brida, se consigue mediante la adhesión de unos marcos (M) metálicos sobre los extremos de los conductos, estos son unidos mediante soldadura y sellados posteriormente si así se requiere.
  • Para unir dos conductos o accesorios, se han de encarar entre ellos, con sus marcos ya instalados, y colocar una brida metálica (V) que asienta a la perfección sobre los mencionados marcos, dando como resultado una unión firme y fácilmente desmontable.
  • La brida metálica posee en su perímetro interior un burlete de estanqueidad.
  • Este tipo de unión es muy recomendable para diámetros grandes (+ Ø600), dado que facilita el montaje reduciendo el tiempo de instalación.
  • Con este sistema, se consigue una clase de estanqueidad C
